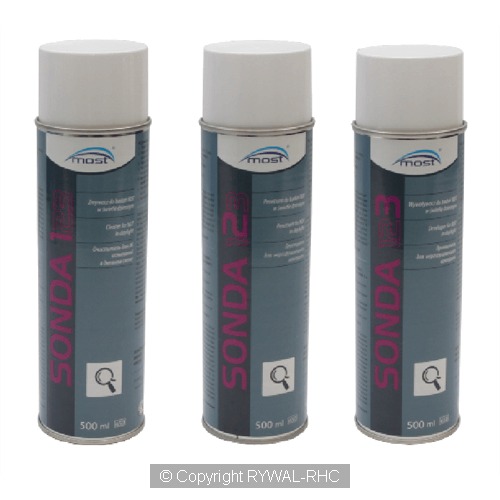

Set lichide penetrante MOST SONDA 1, SONDA 2 si SONDA 3 pentru control nedistructiv

MOST SONDA 1, SONDA 2 și SONDA 3 reprezintă un sistem de produse destinat efectuării testelor nedistructive prin metoda lichidelor penetrante, cu examinarea indicațiilor vizibile la lumina zilei.

Metoda cu lichide penetrante este utilizată pentru evidențierea discontinuităților care comunică cu suprafața materialului examinat. Sistemul MOST utilizează trei produse cu funcții distincte, aplicate succesiv în cadrul procesului de control: curățarea suprafeței, aplicarea penetrantului și developarea indicațiilor.

MOST SONDA 1 este agentul de curățare al sistemului. Este un produs cu uscare rapidă, utilizat pentru pregătirea suprafeței înainte de efectuarea testului, pentru îndepărtarea excesului de penetrant după etapa de penetrare și pentru curățarea finală după terminarea controlului.

Curățarea corespunzătoare a suprafeței este o etapă importantă a procesului, deoarece permite penetrantului să intre în discontinuitățile deschise la suprafață și contribuie la obținerea unor indicații cât mai clare în etapa finală.

MOST SONDA 2 este penetrantul roșu utilizat pentru efectuarea controlului nedistructiv. După aplicarea pe suprafața pregătită, penetrantul pătrunde în discontinuitățile deschise la suprafață, constituind elementul de contrast care va permite evidențierea acestora după aplicarea developatorului.

Penetrantul SONDA 2 este destinat examinării oțelului aliat și nealiat, oțelului turnat, fontei, metalelor sinterizate, cuprului, alamei și ceramicii. Indicațiile obținute sunt destinate examinării vizibile la lumina zilei.

Pentru SONDA 2, documentația produsului menționează conformitatea cu EN ISO 3452-2 și îndeplinirea cerințelor ASME Secțiunea V, Art. 6.

MOST SONDA 3 este developatorul sistemului. Produsul este o suspensie de pulbere albă cu uscare rapidă, utilizată după îndepărtarea excesului de penetrant.

Stratul alb creat de SONDA 3 oferă fundalul necesar pentru evidențierea penetrantului roșu rămas în discontinuitățile suprafeței. Contrastul dintre developatorul alb și penetrantul roșu permite observarea mai ușoară a indicațiilor rezultate în urma controlului.

SONDA 3 este destinat testării nedistructive a oțelului aliat și nealiat, oțelului turnat, fontei, metalelor sinterizate, cuprului, alamei și ceramicii. Pentru acest produs sunt menționate, de asemenea, EN ISO 3452-2 și ASME Secțiunea V, Art. 6.

Utilizate împreună, cele trei produse formează un sistem logic de lucru: SONDA 1 pregătește suprafața, SONDA 2 realizează penetrarea, iar SONDA 3 permite developarea și observarea indicațiilor.

Sistemul poate fi utilizat în activități de control și verificare în domeniul sudării și prelucrării metalelor, atunci când metoda de examinare cu lichide penetrante este adecvată materialului și aplicației respective.

Produsele SONDA fac parte din gama profesională MOST, destinată aplicațiilor de sudare, control, prelucrare a metalelor și mentenanță industrială.

Componentele sistemului MOST SONDA

Mod de utilizare

1. Curățarea suprafeței – SONDA 1 MOST

Suprafața care urmează să fie examinată se curăță înaintea efectuării testului folosind SONDA 1 MOST. Rolul acestei etape este pregătirea corespunzătoare a zonei pentru aplicarea penetrantului.

2. Aplicarea penetrantului – SONDA 2 MOST

Pe suprafața pregătită se aplică SONDA 2 MOST, penetrantul roșu al sistemului. Acesta pătrunde în discontinuitățile deschise la suprafața materialului.

3. Îndepărtarea excesului de penetrant

După etapa de penetrare, excesul de SONDA 2 de pe suprafață se îndepărtează utilizând agentul de curățare SONDA 1 MOST.

4. Aplicarea developatorului – SONDA 3 MOST

Pe suprafața pregătită se aplică SONDA 3 MOST. Developatorul formează un strat alb care permite evidențierea penetrantului roșu reținut în discontinuități.

5. Examinarea suprafeței

Suprafața se examinează vizual, iar indicațiile roșii evidențiate pe fundalul alb al developatorului permit identificarea zonelor care necesită evaluare.

6. Curățarea finală

După efectuarea examinării, SONDA 1 MOST poate fi utilizat pentru curățarea finală a suprafeței.

Materiale pentru care este destinat sistemul

Sistemul SONDA poate fi utilizat pentru examinarea prin metoda penetrantă a:

• oțelului aliat;
• oțelului nealiat;
• oțelului turnat;
• fontei;
• metalelor sinterizate;
• cuprului;
• alamei;
• ceramicii.

Avantajele sistemului MOST SONDA

• sistem complet pentru testarea cu lichide penetrante;
• metodă de control nedistructiv;
• trei produse cu roluri distincte și complementare;
• SONDA 1 pentru curățarea suprafeței;
• SONDA 2 – penetrant roșu;
• SONDA 3 – developator alb;
• indicații vizibile la lumina zilei;
• contrast vizual între penetrantul roșu și developatorul alb;
• permite examinarea mai multor tipuri de materiale;
• produsele de curățare și developare au uscare rapidă;
• potrivit pentru aplicații profesionale de control;
• SONDA 2 și SONDA 3 – conform EN ISO 3452-2;
• SONDA 2 și SONDA 3 – ASME Secțiunea V, Art. 6;
• potrivit pentru aplicații din domeniul sudării și prelucrării metalelor.

Domenii de utilizare

Sistemul MOST SONDA este destinat aplicațiilor de control nedistructiv precum:

• examinarea suprafețelor prin metoda lichidelor penetrante;
• controlul componentelor metalice;
• verificarea pieselor turnate;
• verificarea pieselor și componentelor prelucrate;
• controlul suprafețelor din cupru și alamă;
• examinarea materialelor ceramice compatibile;
• controlul în ateliere de sudură;
• confecții și construcții metalice;
• producție industrială;
• controlul calității;
• mentenanță și reparații.

Caracteristici tehnice

Brand: MOST
Sistem: SONDA 1 + SONDA 2 + SONDA 3
Tip control: control nedistructiv cu lichide penetrante
Metodă: PT – testare cu penetranți
Tip examinare: vizibilă la lumina zilei

SONDA 1 MOST: agent de curățare cu uscare rapidă
Rol SONDA 1: pregătirea suprafeței, îndepărtarea excesului de penetrant și curățarea finală

SONDA 2 MOST: penetrant roșu
Rol SONDA 2: pătrunderea în discontinuitățile deschise la suprafață
SONDA 2: conform EN ISO 3452-2
SONDA 2: îndeplinește ASME Secțiunea V, Art. 6

SONDA 3 MOST: developator alb cu uscare rapidă
Rol SONDA 3: developarea și evidențierea indicațiilor
SONDA 3: conform EN ISO 3452-2
SONDA 3: îndeplinește ASME Secțiunea V, Art. 6

Materiale indicate: oțel aliat și nealiat, oțel turnat, fontă, metal sinterizat, cupru, alamă și ceramică
